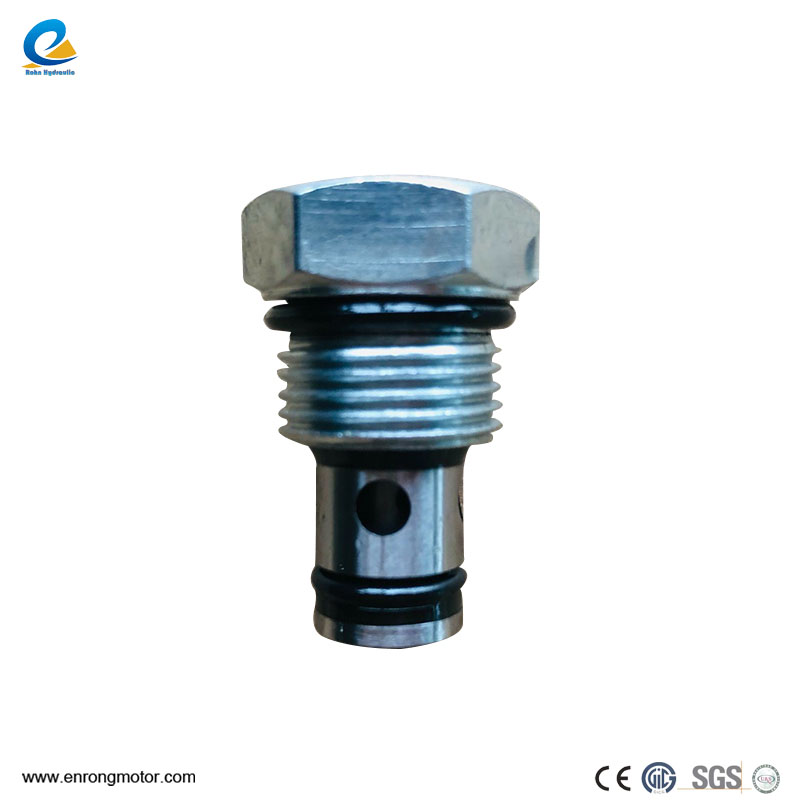

Hydraulische terugslagkleppenzijn een veel voorkomende hydraulische controle -component. De kernfunctie is om de eenrichtingsstroom van olie te regelen, zodat deze slechts in één richting kan passeren en de omgekeerde richting is geblokkeerd. Het speelt een cruciale rol in hydraulische systemen.
Eenrichtingsgeleidbaarheid: dit is de meeste kernfunctie, waardoor vloeistof (meestal hydraulische olie) vrij in een specifieke richting (vooruit) kan stromen en de stroom effectief in de tegenovergestelde richting blokkeert (omgekeerd).
Eenvoudige en betrouwbare structuur: de typische eenrichtingsklepstructuur bestaat uit een kleplichaam, een klepkern (meestal een stalen bal of een kegelklepkern) en een veer. Deze structuur maakt het relatief eenvoudig te produceren en te onderhouden, en het werkt zeer betrouwbaar.
Snelle reactie: wanneer de voorwaartse stroom wordt geopend, opent de klepkern snel; Wanneer er een omgekeerde stroomtrend is, kan de klepkern snel worden gesloten onder de werking van de veerkracht (soms gecombineerd met de oliedruk) om het oliecircuit te blokkeren.
Lage voorwaartse openingsdruk: een goed ontworpen eenrichtingsklep heeft een lage openingsdruk (drukverschil vereist om de veerpreloading te overwinnen) bij het stromen in de voorwaartse richting, dus het drukverlies voor het systeem is klein.
Goede omgekeerde afdichting: in de omgekeerde afsluitstatus kan de klepkern (vooral de kegelklepkern) en de klepzitting meestal een lijnafdichting of een oppervlaktegehichting vormen, die een goede afdichtingsprestaties heeft en effectief interne lekkage en rugstroom voorkomt.
Functie van het beperken of regelen van stroom: enkele speciaal ontworpen eenrichtingskleppen (zoals eenrichtingskleppen met gasgaten) kunnen bij het openen de juiste smoorzetting op de stroom uitvoeren.
De belangrijkste functies van hydraulische eenrichtingskleppen in het systeem zijn:
Het handhaven van eenrichtingsstroom in het oliecircuit: dit is de meest elementaire en meest gebruikte functie. Voorkomt bijvoorbeeld dat de drukolie terug stroomt en de pomp beschadigt wanneer de oliepomp stopt met werken; Voorkom dat de actuator (zoals hydraulische cilinder) onverwachte werking (zoals vallen of intrekken) veroorzaakt door belastingzwaartekracht of externe kracht.
Drukonderhoud: in het drukonderhoudscircuit wordt de eenrichtingsklep gebruikt om het oliecircuit aan één uiteinde van de cilinder of accumulator te sluiten om drukval te voorkomen als gevolg van kleine lekkage of drukschommelingen in het systeem en de vereiste druk te behouden.
Vergrendeling (hydraulische vergrendeling): in combinatie met een hydraulisch gereguleerde terugslagklep of twee gewone terugslagkleppen (één voor elke inlaat- en uitlaatoliecircuit), kan een "hydraulische vergrendeling" worden gevormd om de hydraulische cilinder of motor in een bepaalde positie in een bepaalde positie in een bepaalde positie te voorkomen.
Gebruikt als een achterdrukklep: door een veer te vervangen door een hogere stijfheid,Hydraulische terugslagkleppenKan een omgekeerde openingsdruk (tegendruk) in de uitstroomrichting van de olie bieden, die wordt gebruikt om de tegendruk van het retourcircuit van de actuator te vergroten en de gladheid van de beweging te verbeteren (kruipen).
Bypass-functie: in complexe circuits kunnen vinkleppen worden gebruikt om bypass-oliecircuits te vormen om bepaalde specifieke werkingsvereisten te bereiken (zoals differentiële circuits in snel vooruitwerkende voorwaartse conversie).
Hydraulische terugslagkleppen, met hun betrouwbare kenmerken van "eenrichtingsafsnijding" zijn onmisbare basiscomponenten om de veiligheid van hydraulische systemen (anti-backflow, vergrendeling) te waarborgen, prestaties (drukonderhoud, stabiliteit) te handhaven en specifieke circuitfuncties te realiseren. De eenvoudige en betrouwbare structuur en de duidelijke functie maken het een van de meest gebruikte kleppen in hydraulische systemen.
